Introducción

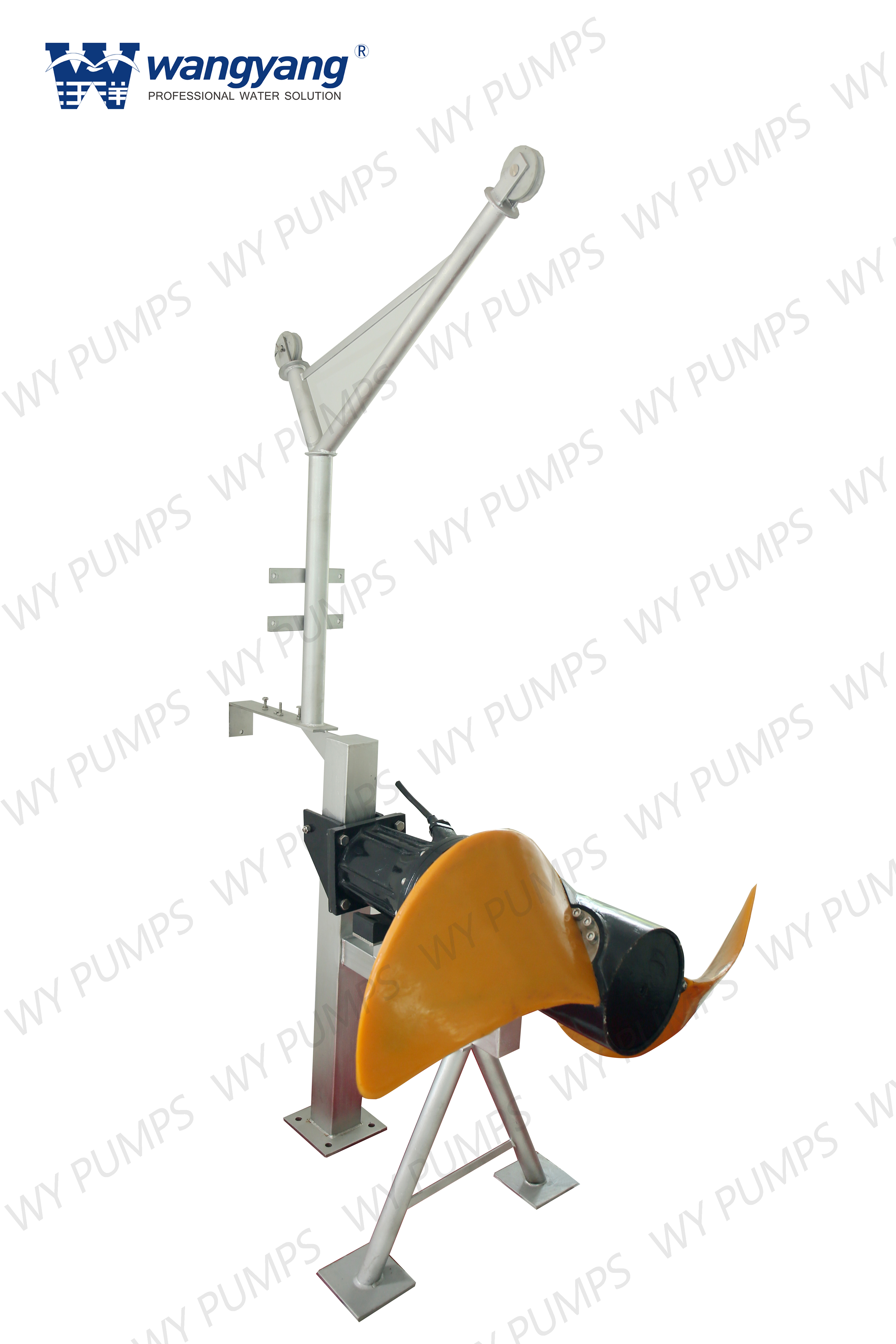

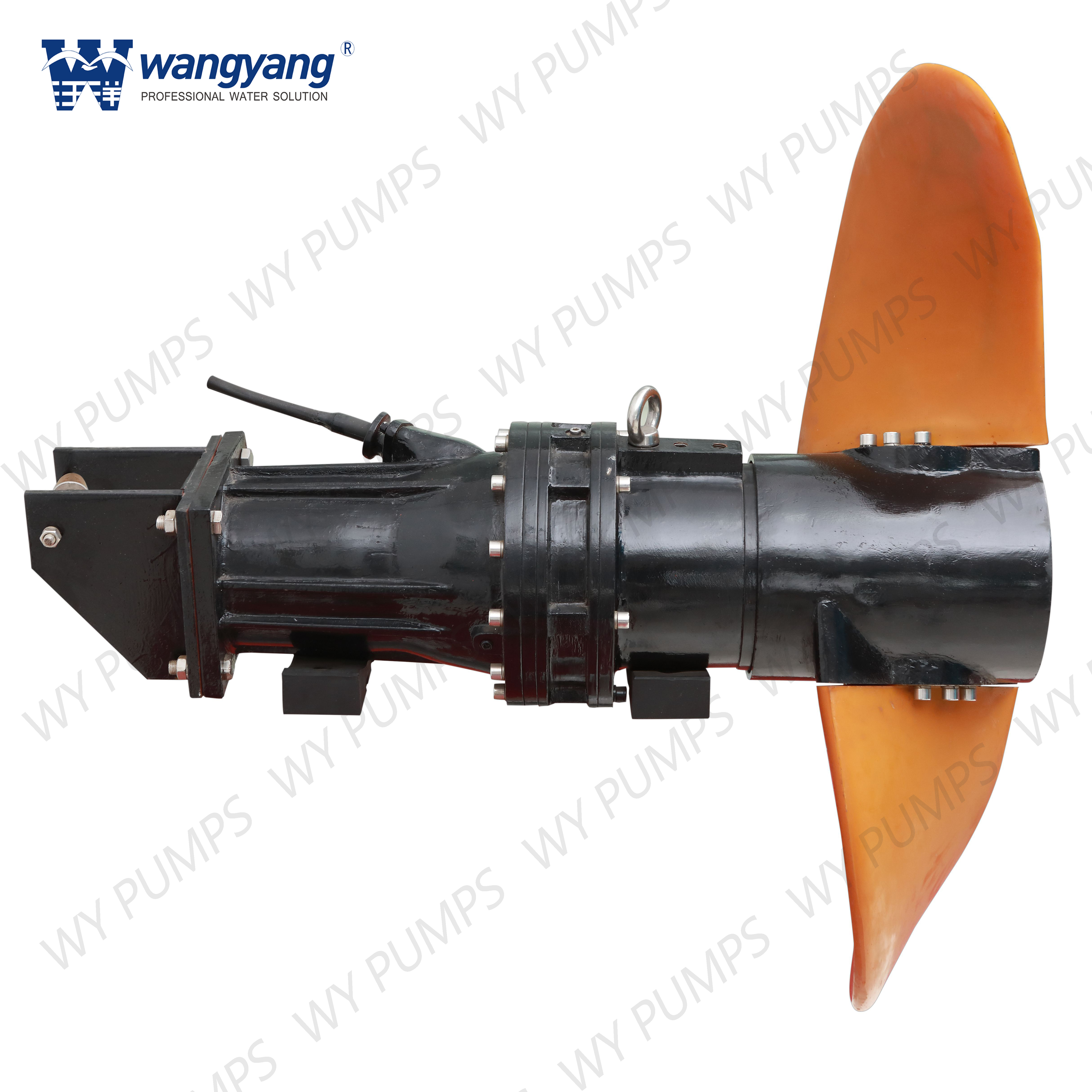

La hélice de flujo sumergible tipo QDT se usa ampliamente para propulsar y agitar el flujo oxidante en varios tipos de tanques bioquímicos durante el proceso de tratamiento de agua, también se puede usar para la protección de heladas de ríos y, la circulación de agua en el paisaje, etc. La hélice de flujo de baja velocidad consiste de motor sumergible, dispositivo de reducción de velocidad, cuchillas y sistema de instalación, etc. El producto se caracteriza por su bajo poder (1.5-9KW), baja velocidad de rotación (34 ~ 85 rpm), gran diámetro de las cuchillas (1100-3000mm), bajo - Velocidad de rotación, producción de campo de flujo de gran volumen y amplio alcance de servicio. Las cuchillas en forma de banana de barrido hacia atrás tienen una función de autolimpieza, que se realiza con fundición de plástico reforzado con fibra de vidrio o PU y se destaca por su peso ligero, alta resistencia y buena anticorrosión, etc. La excelente propiedad de fricción puede garantizar una buena eficacia de amortiguación con El fluido en estado de movimiento a baja velocidad para producir un flujo de agua gradual.

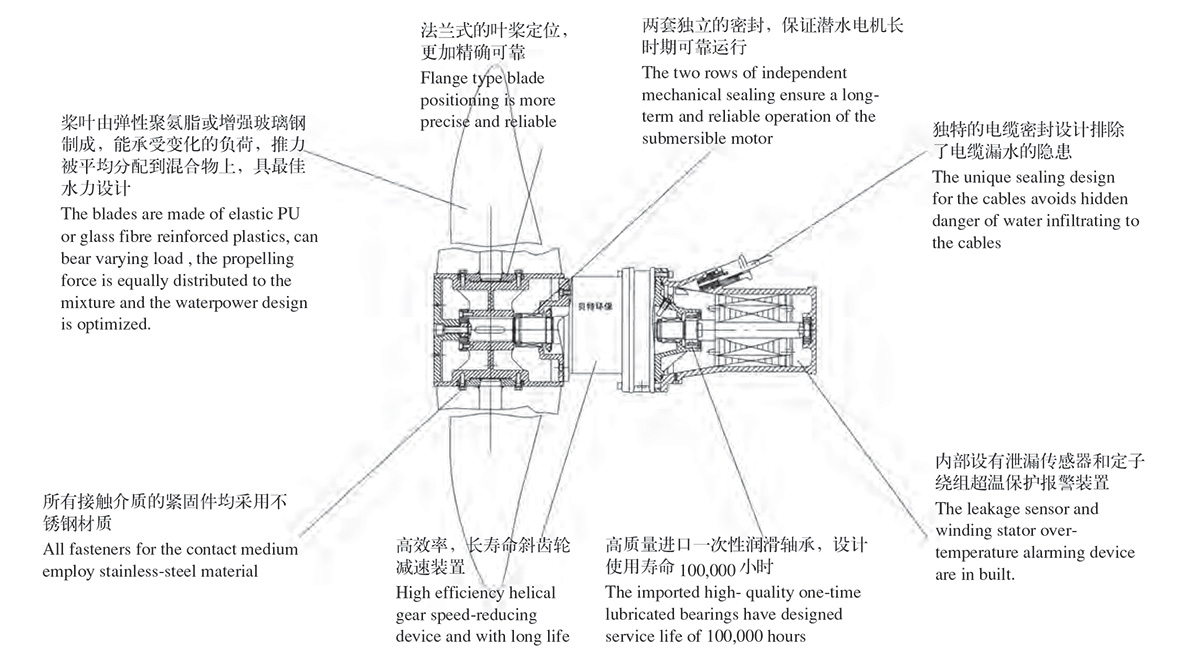

Estructura
Además de la propulsión de flujo y la producción de flujo de agua, esta serie de productos también tiene una función de mezcla como se muestra en el dibujo:
Solicitud
Los mezcladores sumergibles se utilizan principalmente para mezclar, agitar y hacer flujos de anillos en el proceso de tratamiento de aguas residuales municipales e industriales y también se pueden usar para el mantenimiento de equipos de la circulación de agua del paisaje; A través de la agitación, pueden lograr la función de crear un flujo de agua, mejorar la calidad del agua, aumentar el contenido de oxígeno en el agua y prevenir efectivamente la sedimentación de las sustancias suspendidas.
Parámetros de rendimiento
Los parámetros de rendimiento del mezclador sumergible se muestran en la siguiente tabla con la tensión nominal de 380 V y la frecuencia de 50 Hz:
Modelo | Fuerza de motor | Corriente nominal | rpm del impulsor | Diámetro del impulsor | Empuje | Peso |
(kW) | (UNA) | r / min | (mm) | (N) | (Kg) | |
QDT2.2 / 4-1100 / 2-87 / P | 2.2 | 5.3 | 87 | 1100 | 1970 | 184 |
QDT3 / 4-1100 / 2-115 / P | 3 | 7.2 | 115 | 1100 | 2410 | 184 |
QDT4 / 4-1100 / 2-135 / P | 4 | 9.2 | 135 | 1100 | 2930 | 184 |
QDT1.5 / 4-1400 / 2-48 / P | 1.5 | 3.9 | 48 | 1400 | 1200 | 180 |
QDT2.2 / 4-1400 / 2-56 / P | 2.2 | 5.3 | 56 | 1400 | 1640 | 180 |
QDT3 / 4-1400 / 2-63 / P | 3 | 9.2 | 63 | 1400 | 2180 | 180 |
QDT1.5 / 4-1600 / 2-48 / P | 1.5 | 3.98 | 48 | 1600 | 1320 | 184 |
QDT3 / 4-1600 / 2-56 / P | 3 | 7.2 | 56 | 1600 | 2140 | 184 |
QDT4 / 4-1600 / 2- / 63 / P | 4 | 9.2 | 63 | 1600 | 2520 | 184 |
QDT1.1 / 4-1800 / 2-38 / P | 1.1 | 3 | 38 | 1800 | 1160 | 186 |
QDT1.5 / 4-1800 / 2-42 / P | 1.5 | 3.9 | 42 | 1800 | 1480 | 186 |
QDT2.2 / 4-1800 / 2-48 / P | 2.2 | 5.3 | 48 | 1800 | 1880 | 186 |
QDT3 / 4-1800 / 2-56 / P | 3 | 7.2 | 56 | 1800 | 2365 | 186 |
QDT4 / 4-1800 / 2-63 / P | 4 | 9.2 | 63 | 1800 | 2750 | 186 |
QDT1.5 / 4-2200 / 2-38 / P | 1.5 | 3.9 | 38 | 2200 | 1400 | 210 |
QDT2.2 / 4-2200 / 2-42 / P | 2.2 | 5.3 | 42 | 2200 | 1810 | 210 |
QDT3 / 4-2200 / 2-48 / P | 3 | 7.2 | 48 | 2200 | 2140 | 210 |
QDT4 / 4-2200 / 2-56 / P | 4 | 9.2 | 56 | 2200 | 2780 | 210 |
QDT5 / 4-2200 / 2-63 / P | 5 | 11.9 | 63 | 2200 | 2960 | 210 |
QDT1.5 / 4-2500 / 2-36 / P | 1.5 | 3.9 | 36 | 2500 | 1430 | 220 |
QDT3 / 4-2500 / 2-38 / P | 3 | 7.2 | 38 | 2500 | 2090 | 220 |
QDT4 / 4-2500 / 2-42 / P | 4 | 9.2 | 42 | 2500 | 2850 | 220 |
QDT5 / 4-2500 / 2-56 / P | 5 | 11.9 | 56 | 2500 | 3090 | 220 |
QDT7.5 / 4-2500 / 2-63 / P | 7.5 | 16.6 | 63 | 2500 | 4330 | 270 |
Notas:
1 Clase de aislamiento de bobinado del motor: Clase F; Grado de protección; IP68; Modo de operación del motor: Operación durante 24 horas.
2 Podemos suministrar el motor con aislamiento de bobinado de clase H.

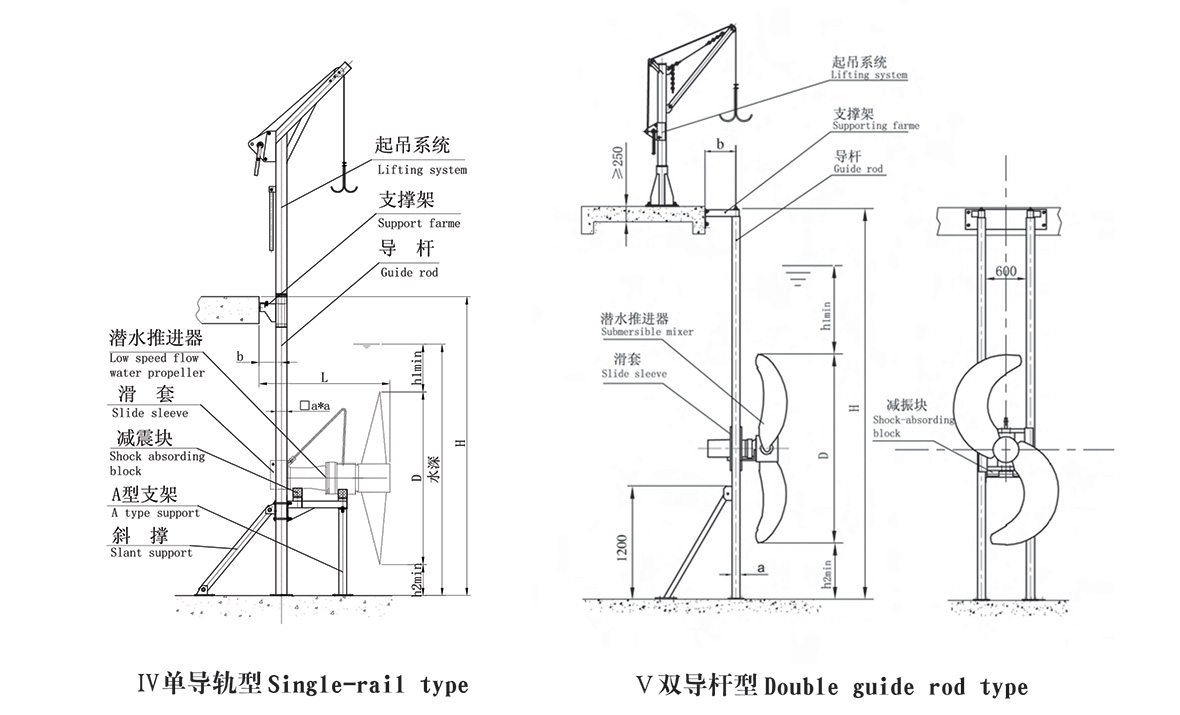

Diagrama de instalación
