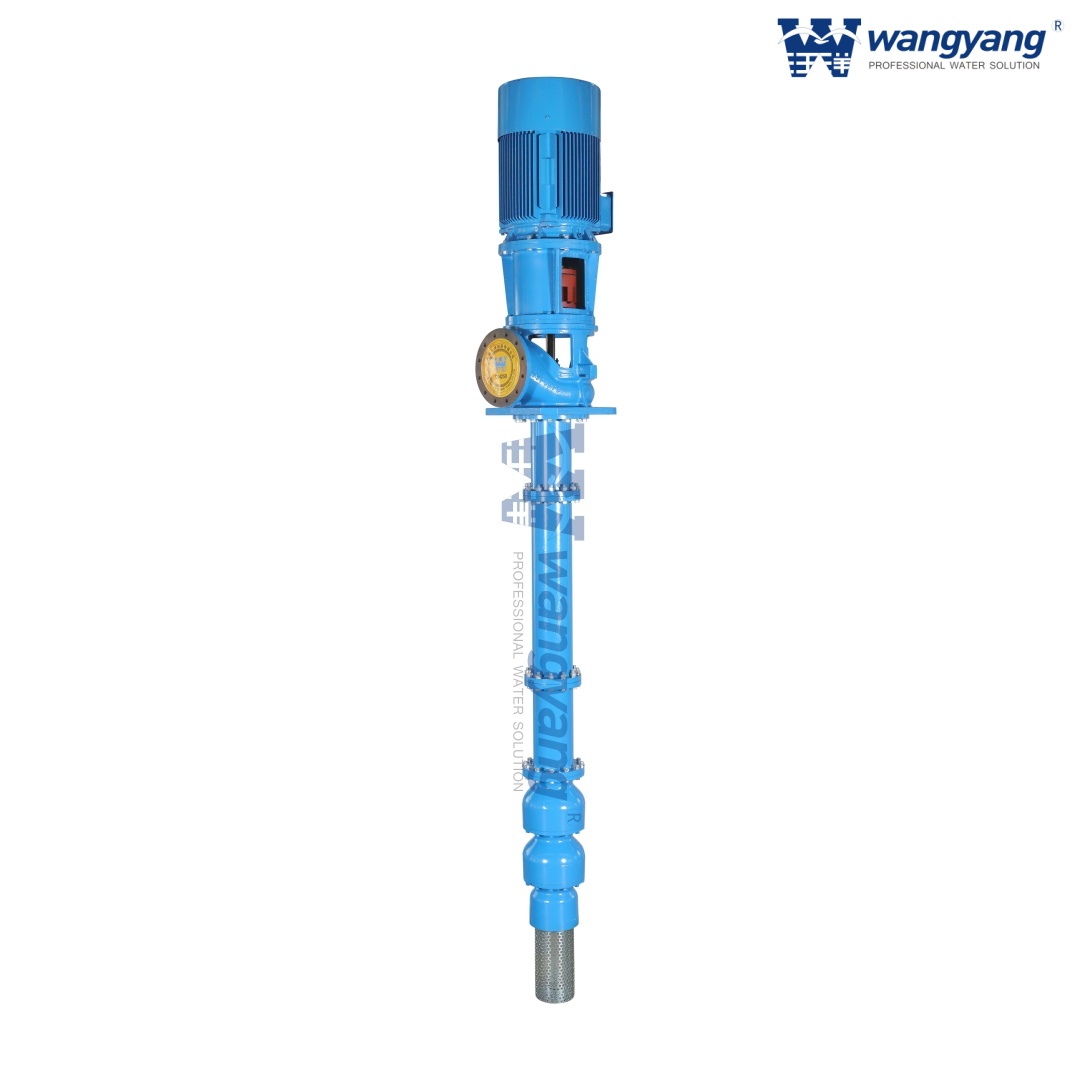

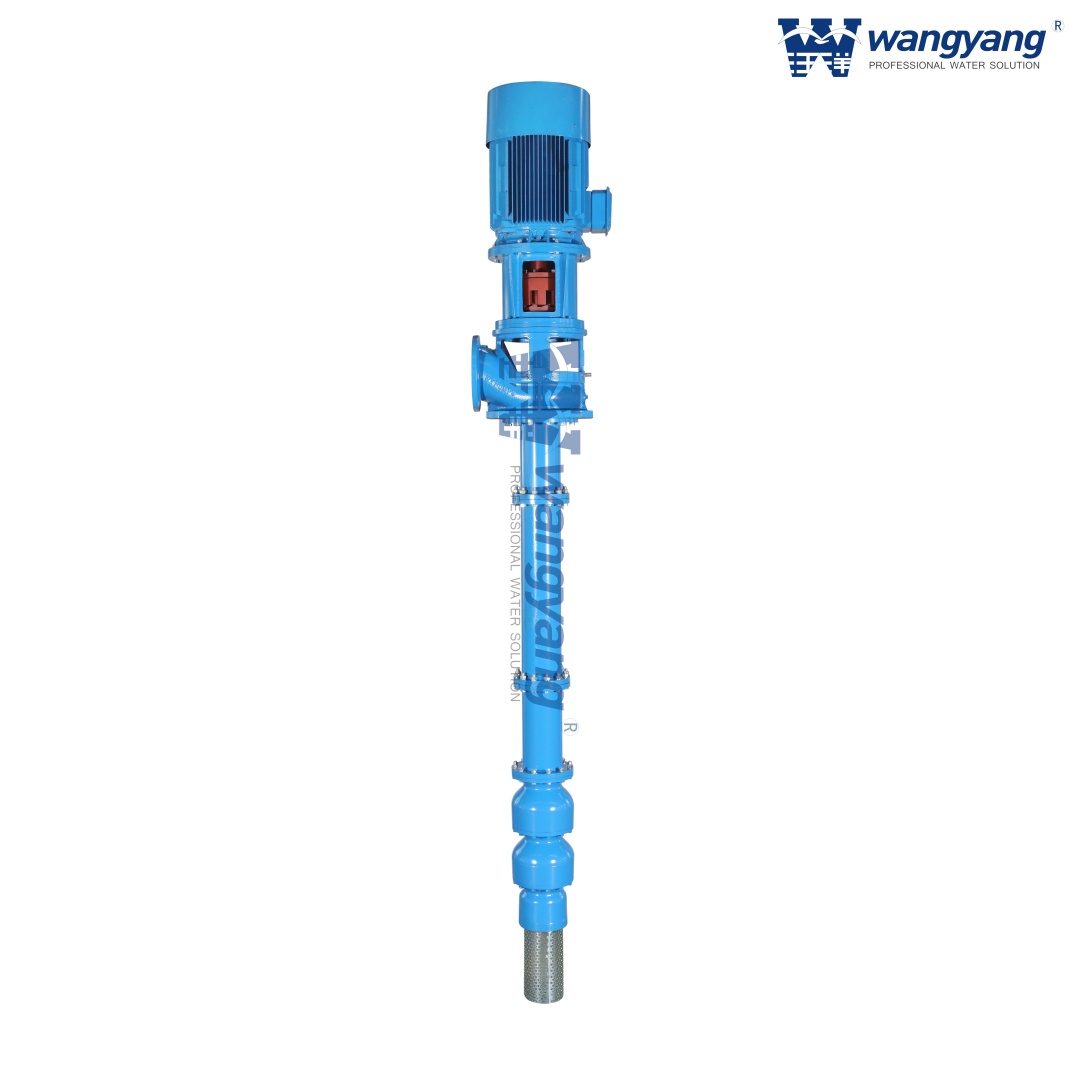

Bomba de turbina vertical con motor VSS del fabricante chino

Utilizando técnicas de última generación de EE. UU. en el diseño de bombas de turbina, la bomba de turbina vertical Wangyang cubre una amplia gama de condiciones hidráulicas para satisfacer prácticamente todos los servicios de bombeo de la industria con una eficiencia óptima.

Ventaja de la bomba de turbina vertical

Característica	Descripción
Modelo Hidráulico y Diseño de Estructuras	Diseño avanzado con proceso Ashland para el núcleo, aspas del impulsor recubiertas de epoxi y materiales cuidadosamente seleccionados para un rendimiento excelente y una larga vida útil.
Eficiencia	Eficiencia entre un 2% y un 8% mayor que las bombas locales (J, JD, JC), con una amplia curva de eficiencia que ofrece un rango de separación adicional del 10% al 20%, lo que genera importantes ahorros de energía.
Protección contra arena	La estructura laberíntica del aparato lanzador de arena evita que la arena entre en el rodamiento.
Soporte del eje del impulsor y del motor	Los cojinetes de cobre sostienen el impulsor y el eje del motor, con un descentramiento del eje controlado dentro de 0,13 mm (estándar americano), lo que garantiza un funcionamiento suave y bajo nivel de ruido.
Cabezal de descarga de la bomba	Diseño estético con una cómoda ventana de reparación para facilitar el reemplazo del embalaje.
Rentabilidad	Piezas de trabajo más pequeñas (alrededor de 1 pulgada de diámetro) en comparación con las bombas domésticas, lo que reduce los costos para el usuario y es adecuada para aplicaciones de bombeo de pozos.

Dibujo transversal

Especificaciones de la bomba de turbina vertical

• Capacidades hasta 20000 GPM (4500 m3/h)

• Se dirige a 1600 pies (500 m)

• Temperaturas de hasta 500° F (260° C)

• Tamaños de tazones de 6" a 28"

• Cabezal de descarga fundido o fabricado y columna bridada

• Construcción de cuenco con bridas

• Eje de acero inoxidable

• Construcción de aleación con limpieza externa de áreas críticas de desgaste disponible para servicios corrosivos/abrasivos.

• Alineación incorporada y tuberías simples para una instalación menos costosa y facilidad de mantenimiento/reducción del tiempo de inactividad

Material de la bomba de turbina vertical

Cuenco: Hierro fundido, hierro dúctil, acero inoxidable, acero inoxidable dúplex, bronce

Eje: Acero al carbono, acero inoxidable, acero inoxidable dúplex, acero inoxidable 17-4PH, modelo K500

Impulsor: Hierro fundido, hierro dúctil, acero inoxidable, acero inoxidable dúplex, bronce

Cabezal de descarga: Hierro fundido, hierro dúctil, acero fabricado, acero inoxidable, acero inoxidable dúplex

La bomba de turbina vertical está construida con materiales de alta calidad para garantizar durabilidad y rendimiento superior. El recipiente y el impulsor están fabricados con opciones como hierro fundido, hierro dúctil, acero inoxidable, acero inoxidable dúplex y bronce, lo que ofrece excelente resistencia a la corrosión y solidez. El eje está disponible en acero al carbono, acero inoxidable, acero inoxidable dúplex, acero inoxidable 17-4PH y modelo K500, lo que garantiza una alta resistencia. El cabezal de descarga está fabricado de hierro fundido, hierro dúctil, acero fabricado, acero inoxidable y acero inoxidable dúplex, lo que proporciona un soporte robusto y longevidad en diversas aplicaciones. Estas opciones de materiales contribuyen a la confiabilidad y larga vida útil de la bomba.

Aplicaciones de la bomba de turbina vertical

Agua circulante de servicios públicos	Plantas de desperdicio	Proceso Industrial
Campos de golf/riego de césped	Riego Agrícola	Deshidratación
Minería	Agua de refrigeración	Parques acuáticos
nevando	Control de inundaciones	Ingesta de agua de mar y agua cruda
lucha contra incendios	Agua en circulación del condensador	Esclusa de ceniza

1. Conjunto del recipiente de la bomba

El conjunto de taza es el corazón de la bomba de turbina vertical. La carcasa tipo impulsor y difusor están diseñadas para brindar la altura y la capacidad que su sistema requiere de la manera más eficiente posible. El hecho de que la bomba de turbina vertical pueda ser de múltiples etapas permite la máxima flexibilidad tanto en la selección inicial de la bomba como en el caso de que futuras modificaciones del sistema requieran un cambio en la potencia de la bomba.

Una variedad de opciones de materiales permite seleccionar la bomba más adecuada incluso para los servicios más severos. Las numerosas opciones de ensamblaje de tazón disponibles garantizan que la bomba de turbina vertical satisfaga las necesidades de los usuarios de una operación segura, eficiente, confiable y sin mantenimiento.

2.Columna con bridas

Las secciones de columna están provistas de extremos con bridas que incorporan ajustes registrados para facilitar la alineación durante el montaje y garantizar la concentricidad. Nuestros retenedores de rodamientos estándar están roscados en la sección de la columna. Se recomienda el eje lineal lubricado con producto para facilitar el mantenimiento. Camisa de eje renovable o revestimiento duro del eje disponible para una vida más larga. El eje lineal cerrado está protegido mediante el lavado con agua del tubo envolvente que soporta servicios corrosivos/abrasivos. Eje lineal lubricado con aceite disponible en configuraciones largas.

3.Cabezal de descarga

El cabezal de descarga funciona para cambiar la dirección del flujo de vertical a horizontal y para acoplar la bomba a la tubería del sistema, además de soportar y alinear el impulsor. El cabezal de descarga se adapta a todo tipo de configuraciones de conductor. Se puede suministrar una subbase opcional. Wangyang ofrece tres tipos básicos para una máxima flexibilidad.

Cobertura hidráulica de la bomba de turbina vertical

Instalación

Bomba-de-turbina-vertical-con-motor-diesel-2
