Características y aplicaciones:
Los motores de eje hueco vertical de la serie VHS, los últimos productos de nuestra fábrica, son motores de inducción de jaula de ardilla trifásicos, especialmente para la conducción de bombas de turbina de pozo vertical.
Los motores son de alta eficiencia, alto par de arranque, funcionamiento silencioso, baja vibración, bajo aumento de temperatura, pueden soportar una pesada carga axial, tienen una estructura compacta y confiable con fácil mantenimiento, etc. Los grados de salida nominales cumplen con la norma IEC.
Después de ser equipados con bombas verticales, los motores son ampliamente utilizados para bombear agua subterránea en minas, ciudades, granjas y fábricas, etc. El grado de protección es de tipo 1 protegido contra el clima (a prueba de goteo)
Pedidos
Cuando realice una consulta o solicite un motor, proporcione la siguiente información:
● Potencia o potencia en kW.
● velocidad
● voltaje
● Frecuencia
● clase de aislamiento
● temperatura ambiente
● Respaldo no inverso, si es necesario
● Método de inicio
● A menos que se especifique lo contrario en el momento de realizar el pedido, el empuje hacia abajo del motor sería estándar.
Motores de Propósito Especial:
También ofrecemos motores VHS para diferentes aplicaciones, a saber, con voltaje nominal inferior a 500v, frecuencia de 60Hz, clase de aislamiento B o F, etc.
También podemos suministrar otros motores especiales, si es necesario, contáctenos directamente. .
Estamos dispuestos a servirle con gusto.
Calificaciones y rendimiento:
Modelo | Clasificado | Clasificado | Clasificado | Clasificado | Sincrónico | Empuje hacia abajo | Aislamiento | Grado de | |
(NORTE) | (Ib) | ||||||||
VHS160-1-2 | 15/11 | 22.5 / 22 | 380 | 50 | 3000 | 9800 | 2200 | B 、 F | IP23 |
VHS160-2-2 | 20/15 | 30 | |||||||
VHS160-1-4 | 15/11 | 23 / 22.5 | 1500 | 12740 | 2860 | ||||
VHS160-2-4 | 20/15 | 30 | |||||||
VHS180-1-2 | 25 / 18.5 | 36 | 380 | 50 | 3000 | 12740 | 2860 | B 、 F | IP23 |
VHS180-2-2 | 30/22 | 43 / 42.5 | |||||||
VHS180-1-4 | 25 / 18.5 | 37 | 1500 | 15680 | 3520 | ||||
VHS180-2-4 | 30/22 | 43,5 / 43 | |||||||
VHS200-1-2 | 40/30 | 58 | 380 | 50 | 3000 | 16660 | 3740 | B 、 F | IP23 |
VHS200-2-2 | 50/37 | 70.5 / 70 | |||||||
VHS200-1-4 | 40/30 | 58.5 | 1500 | 21560 | 4850 | ||||
VHS200-2-4 | 50/37 | 72/71 | |||||||
VHS200-3-4 | 60/45 | 85 / 85.5 | |||||||
VHS250-1-4 | 75/55 | 105.5 / 103.5 | 380 | 50 | 1500 | 28420 | 6390 | B 、 F | IP23 |
VHS250-2-4 | 100/75 | 139.5 / 140 | |||||||
VHS250-3-4 | 125/90 | 173 / 167.5 | |||||||
VHS280-1-4 | 150/110 | 205.5 / 202 | 380 | 50 | 1500 | 39200 | 8810 | B 、 F | IP23 |
VHS280-2-4 | 175/132 | 238/241 | |||||||
VHS280-3-4 | 200/150 | 275/276 | |||||||
VHS280-4-4 | 250/185 | 348/345 | |||||||
VHS280-5-4 | 270/200 | 374/371 | |||||||
VHS280-6-4 | 300/220 | 415/408 | |||||||
VHS355-1-4 | 380/280 | 500 | 380 | 50 | 1500 | 63560 | 14000 | F | IP23 |
VHS355-2-4 | 400/300 | 526/536 | |||||||
VHS355-3-4 | 430/315 | 565/563 | 108960 | 24000 | |||||
VHS355-4-4 | 450/335 | 591/598 | |||||||
VHS355-5-4 | 480/355 | 630/634 | |||||||
VHS355-6-4 | 500/370 | 657/661 | |||||||
VHS132-1-2 | 7.5 / 5.5 | 11 / 0.8 | 380 | 50 | 3000 | 7840 | 1760 | F | IP54 |
VHS132-2-2 | 10 / 7.5 | 14.4 / 14.5 | |||||||
VHS180-1-2 | 15/11 | 22.5./22 | 380 | 50 | 3000 | 9800 | 2200 | F | IP54 |
VHS180-2-2 | 20/15 | 30 | |||||||
VHS180-1-4 | 15/11 | 23 / 22.5 | 1500 | 12740 | 2860 | ||||
VHS180-2-4 | 20/15 | 30 | |||||||
VHS200-1-2 | 25 / 18.5 | 36 | 380 | 50 | 3000 | 12740 | 2860 | F | IP54 |
VHS200-2-2 | 30/22 | 43 / 42.5 | |||||||
VHS200-1-4 | 25 / 18.5 | 37 | 1500 | 15680 | 3520 | ||||
VHS200-2-4 | 30/22 | 43,5 / 43 | |||||||
VHS225-1-2 | 40/30 | 56.8 / 58 | 380 | 50 | 3000 | 16660 | 3740 | F | IP54 |
VHS225-2-2 | 50/37 | 70.5 / 70 | |||||||
VHS225-3-2 | 60/45 | 83/85 | |||||||
VHS225-1-4 | 40/30 | 58 / 58.5 | 1500 | 21560 | 4850 | ||||
VHS225-2-4 | 50/37 | 72/71 | |||||||
VHS225-3-4 | 60/45 | 85 / 85.5 | |||||||
VHS280-1-4 | 75/55 | 105.5 / 103.5 | 380 | 50 | 1500 | 28420 | 6390 | F | IP54 |
VHS280-2-4 | 100/75 | 139.5 / 140 | |||||||
VHS280-3-4 | 125/90 | 173 / 167.5 | |||||||
VHS315-1-4 | 150/110 | 205.5 / 202 | 380 | 50 | 1500 | 39200 | 8810 | F | IP54 |
VHS315-2-4 | 175/132 | 238/241 | |||||||
VHS315-3-4 | 200/150 | 275/276 | |||||||
VHS315-4-4 | 250/185 | 348/345 | 62720 | 14094 | |||||
VHS315-5-4 | 270/200 | 374/371 | |||||||
VHS355-1-4 | 300/220 | 405.9 / 405 | 380 | 50 | 1500 | 74620 | 16770 | F | IP54 |
VHS355-2-4 | 350/260 | 480/475 | |||||||
VHS355-3-4 | 380/280 | 513.6 / 515 | |||||||
VHS355-4-4 | 400/300 | 539.2 / 550 | |||||||
VHS355-5-4 | 430/315 | 576.9 / 575 | |||||||
VHS355-6-4 | 450/335 | 614/615 | |||||||
VHS355-7-4 | 480/355 | 645.9 / 650 | |||||||
VHS355-8-4 | 500/375 | 671.3 / 685 | |||||||
Montaje y dimensiones generales:

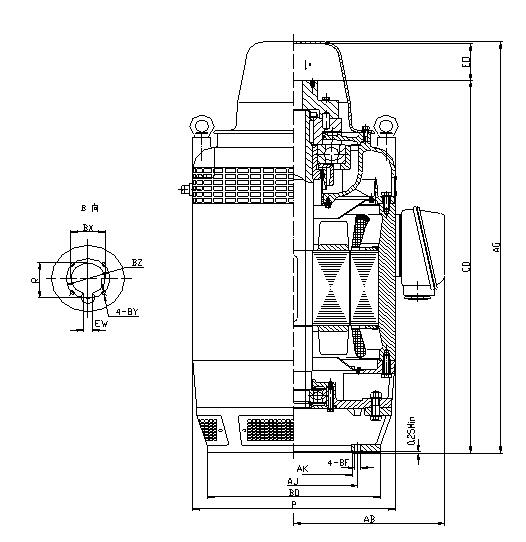

MOTORES VERTICALES DE EJE SIGUIENTE SERIE VHS (IP23)

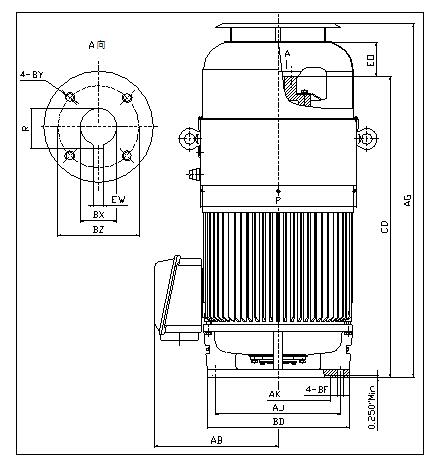

SERIE VHS (IP54) VERTICAL
MOTORES DE EJE HUECO TEFC
