Mezcladora Sumergible Serie QJB

Cantidad:

Introducción

El mezclador sumergible tipo QJB, un equipo clave utilizado en la tecnología de tratamiento de agua, puede cumplir con el requisito tecnológico de homogeneidad y fluidez del flujo bifásico sólido-líquido y el flujo trifásico sólido-líquido-gas en el curso bioquímico del proceso de tratamiento de agua. Está compuesto por el motor sumergible, el impulsor y el sistema de instalación, etc. El mezclador sumergible está en una estructura de conexión directa. En comparación con el motor eléctrico tradicional de alta potencia que retrasa la velocidad con un reductor de velocidad, se destaca por su estructura compacta, bajo consumo de energía y fácil mantenimiento. El impulsor tiene forma de acabado de fundición o punzonado, que tiene una alta precisión, un empuje fuerte y un perfil simple, atractivo y aerodinámico. La serie de productos es aplicable a los lugares que requieren agitación o mezcla de sólidos y líquidos.


Condiciones de uso

El mezclador sumergible multifuncional de tipo QJB en las siguientes condiciones puede funcionar normalmente de manera continua

l.la temperatura más alta del medio no más de 40;

Valor de pH 2.medium entre cinco a nueve;

Densidad 3.medium de no más de 1150 kg / m³;

4. La operación de buceo a largo plazo, la profundidad de buceo en general no más de 20 m.


Caracteristicas

1.QJB tipo multifuncional de giro en la estructura compacta del mezclador sumergible de flujo, volumen pequeño, peso ligero, fácil operación y mantenimiento, fácil instalación y mantenimiento y larga vida útil.

2. La conservación del agua del impelente tiene la mejor estructura de diseño, alta eficiencia, hoja de barrido con la función consagrada que puede prevenir el devanado, atasco.

3.y el sistema de aireación se puede usar en conjunto para reducir el consumo de energía, el llenado de oxígeno mejorado obviamente, previene eficazmente la precipitación.

El diseño del sello del cable 4.unique, descartó problemas ocultos flojos del cable

5. El devanado del motor para el aislamiento de clase F, grado de protección para IP68, elija un cojinete de alta calidad de mantenimiento sin lubricación, tiene la sala de detección de fugas de aceite y la función de protección de sobrecalentamiento del devanado del motor, hace que la máquina funcione más segura y confiable.

6.El cierre mecánico independiente de dos vías, el cierre mecánico del material de fricción para la resistencia a la corrosión de la paga y el carburo de tungsteno. Todos los sujetadores para material de acero inoxidable.

7. Los componentes estándar son tecnología de separación electrolítica, que puede ayudar a prevenir la corrosión.


Introducción a la estructura

Mezclador sumergible multifuncional tipo QJB, principalmente por la instalación del equipo y el sistema de control eléctrico, el host del equipo.

El mezclador sumergible multifuncional de tipo QJB de acuerdo con sus formas de función se puede dividir en un mezclador sumergible mixto y un mezclador sumergible de baja velocidad de flujo de empuje. Mezclado de acuerdo con las características de la estructura del mezclador sumergible y los puntos Para el tipo de estampado de liga directa y el mezclador sumergible mezclador recto de tipo asociación. El patrón de flujo de empuje a baja velocidad es un mezclador sumergible recto similar a una asociación sumergible.

Mezcla de la serie QJB tipo multifuncional con forma de cuchilla mezcladora sumergible sumergible de acuerdo con la conformación y dividida en mezcladora de colada y mezcladora de estampación. Cuchilla mezcladora de fundición (impulsor) para el proceso de fundición, material del cuerpo de la carcasa de la máquina generalmente para hierro fundido. Cuchilla mezcladora de estampado para estampado, El material de la carcasa del cuerpo para acero inoxidable.

La estructura del tipo de estampado de ligas rectas del mezclador sumergible, el motor multipolar, el estampado de piezas hidráulicas, la buena precisión, la alta eficiencia, las palas del impulsor tienen diferentes ángulos. El equilibrio hidráulico No se bloquea después de tirar del diseño, estructura compacta, volumen pequeño, peso ligero, fácil operación y mantenimiento, la instalación es conveniente y rápida, larga vida útil. Casos todos adoptan la fabricación de acero inoxidable, aspecto hermoso Ver con fluidez. Aprobado por la oficina nacional de protección ambiental que, en el hogar y en el extranjero en el mezclador sumergible, es el producto de primera selección.

Mezclador sumergible mixto hecho para aumentar el flujo axial de la cubierta de desviación general y reducir el flujo radial, reducir la vibración, aumentar el funcionamiento de la suavidad del impulsor. Y el mezclador sumergible del patrón de flujo de empuje a baja velocidad no está preparado. Capucha de desvío.

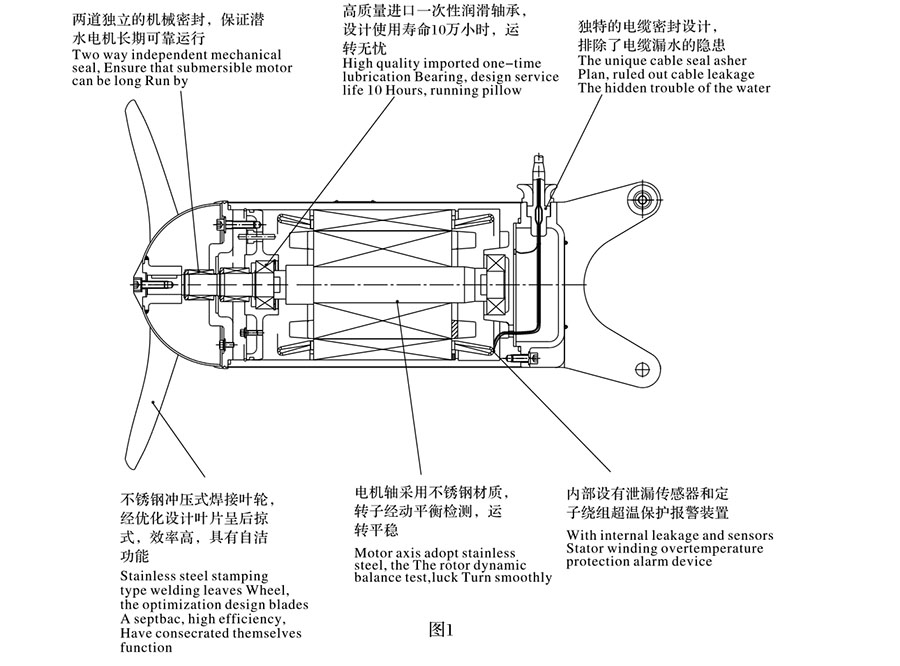

Como se muestra en la figura 1, el mezclador sumergible recto de tipo asociación, principalmente por el impulsor, tiene dos componentes principales, directamente en el impulsor del eje del motor.

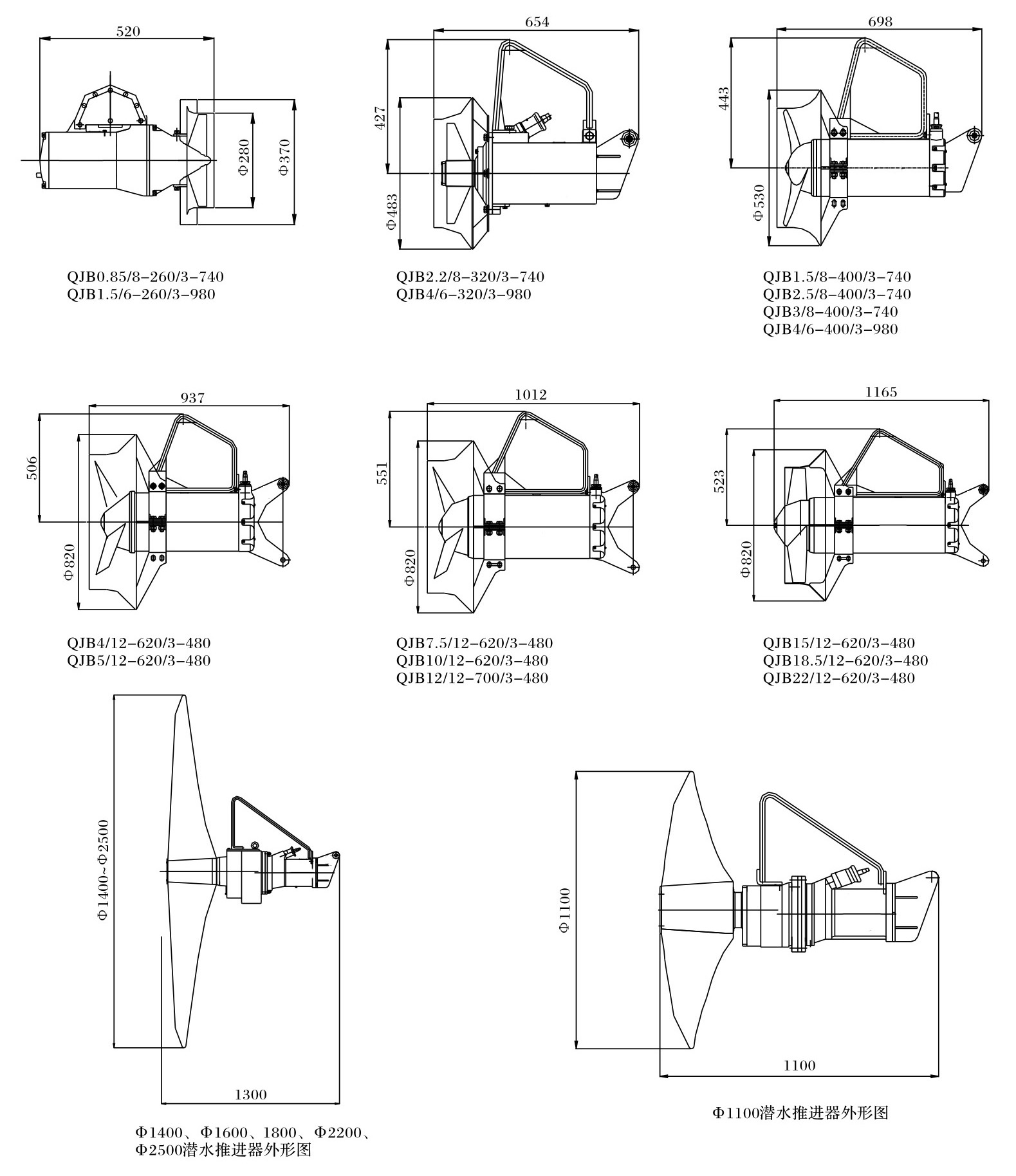

Dibujo de dimensión de forma

外形 尺寸 图

Parámetros de rendimiento

No.

Modelo

Fuerza de motorkW

Corriente nominalA

Velocidad de rotación de la cuchillar / min

Diámetro de la hojamm

Empuje axialnorte

Pesokg

1

QJB0.85 / 8-260 / 3-740C / S *

0.85

3.2

740

260

163

55

2

QJB1.5 / 6-260 / 3-980C / S *

1.5

3.9

980

260

290

55

3

QJB2.2 / 8-320 / 3-740C / S *

2.2

5.9

740

320

582

110

4

QJB4 / 6-320 / 3-980C / S *

4.0

9.3

980

320

609

115

5

QJB1.5 / 8-400 / 3-740 / S

1.5

4.5

740

400

600

70

6

QJB2.5 / 8-400 / 3-740 / S

2.5

7.3

740

400

800

70

7

QJB3 / 8-400 / 3-740 / S

3.0

8.0

740

400

850

70

8

QJB4 / 6-400 / 3-980 / S

4.0

9.6

980

400

1200

73

9

QJB4 / 12-620 / 3-480 / S

4.0

14.5

480

620

1100

184

10

QJB5 / 12-620 / 3-480 / S

5.0

18.0

480

620

1800

184

11

QJB7.5 / 12-620 / 3-480 / S

7.5

26.7

480

620

2600

229

12

QJB10 / 12-620 / 3-480 / S

10.0

29.3

480

620

2900

229

13

QJB12 / 12-700 / 3-480 / S

12.0

32.0

480

620

3100

250

14

QJB15 / 12-620 / 3-480 / S

15.0

42.8

480

620

4200

305

15

QJB18.5 / 12-620 / 3-480 / S

18.5

55.0

480

620

5300

315

16

QJB22 / 12-620 / 3-480 / S

22.0

65.0

480

620

6100

335
