Introducción
Las bombas tipo WS son un nuevo tipo de bombas centrífugas de doble succión de una etapa con alto rendimiento. Son ampliamente utilizados en el suministro de líquidos a la planta de agua, sistema de circulación de agua del acondicionador de aire, sistema de redes de suministro de agua caliente, construcción, sistema de bombeo de drenaje, central eléctrica, sistema de suministro de agua industrial, sistema de buques, minas y etc. Las bombas son productos avanzados desarrollados a partir del tipo SH. Bombas S, SA, SLA, SAP.
El parámetro técnico de las bombas tipo WS
Diámetro de salida de la bomba: 80 ~ 800 mm
Capacidad: 22 ~ 11 600m3 / h
Cabeza: 7 ~ 200m
Temperatura: -20C ~ 105 * C (WS)
-60C 200C (WS-R)
Parámetro sólido: ≤80mg / L
Presión admisible: ≤2. 5Mpa (WS)
≤4Mpa (WS-R)

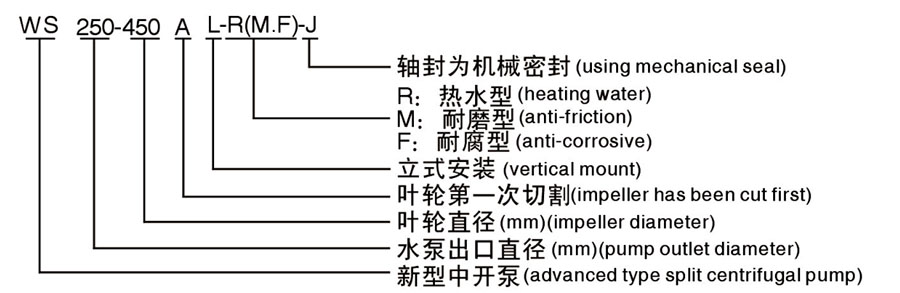

Descripción del tipo de bomba
Ventajas tecnicas
1. Debido al soporte corto en ambos lados de las bombas tipo WS, pueden trabajar de manera estable con menos ruido y vibración, y pueden trabajar a una velocidad de elevación. Por lo tanto, pueden ser ampliamente utilizados.
2. La disposición de las tuberías de la bomba tipo WS parece simple y hermosa debido a la entrada y salida en la misma línea central.
3.El mismo rotor de las bombas tipo WS se puede operar en la dirección para evitar daños a las bombas con un golpe de ariete.
4. Diseño único de bombas tipo WS que trabajan a alta temperatura con soporte intermedio para sujetar la carcasa de la bomba, los sellos de refrigeración y el cojinete de lubricación con aceite para que las bombas sean adecuadas para trabajar a 200C, especialmente para suministrar agua caliente al sistema de red de tuberías.
5. Las piezas de fundición de bomba tipo WS pueden montarse vertical u horizontalmente de acuerdo con diferentes condiciones de trabajo, con sellos mecánicos o sellos de empaque.
6. Las bombas tipo WS se ven hermosas con líneas visibles que adoptan el diseño industrial.
Ventajas de costos
1. La eficiencia de las bombas WS es un 2% -3% más alta que las bombas del mismo tipo debido a que adopta un modelo hidráulico avanzado y, por lo tanto, minimiza los costos operativos.
2.El NPSH de las bombas tipo WS es 1-3 metros más bajo que las bombas divididas del mismo tipo debido al uso de un modelo hidráulico avanzado y una técnica de fabricación avanzada, lo que minimiza los costos de cimentación y prolonga la vida útil.
3. Las bombas tipo WS son adecuadas para cualquier condición de trabajo en el sitio debido al uso del rodamiento SKF NSK y otras piezas elegidas por los clientes y, por lo tanto, minimizan los costos de mantenimiento.
Ventajas de mantenimiento
1. Es muy fácil y sencillo reemplazar el sello mecánico debido al uso de un sello mecánico tipo contenedor.
2. Es rápido y fácil de ensamblar y desmontar las piezas del rotor debido al uso de un ensamblaje elástico y maduro.
3. No es necesario realizar ajustes al realizar el montaje.
Lista de materiales de la parte principal
Nombre de la parte | Nombre del material | Código GB |
Carcasa de la bomba | Hierro Fundido Gris Hierro Fundido Nodular Acero fundido | HT250 QT400-18 ZG230-450 |
Impulso | Bronce Hierro Fundido Gris Latón de silicona Acero inoxidable | ZGnSn10Pb1 HT250 ZCuZn16Si4 ZG0Gr18Ni12Mo2Ti |
Eje | Acero inoxidable Acero carbono | 2Gr13 45 |
anillo | Bronce Hierro Fundido Gris Latón de silicona Acero inoxidable | ZCuSn5Pb5Zn5 HT250 ZCuZn16Si4 ZG0Cr18Ni9Ti |

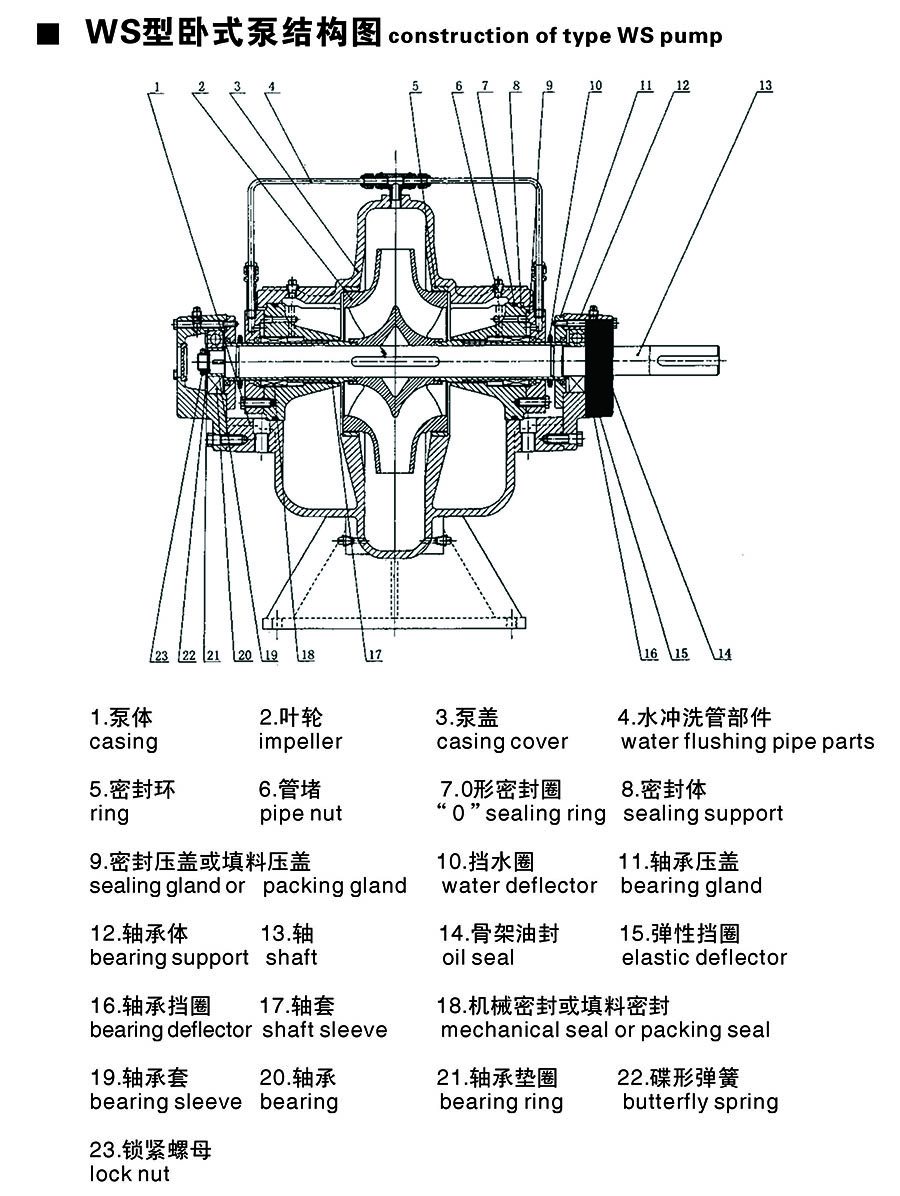

Tipo de construcción WS Pump

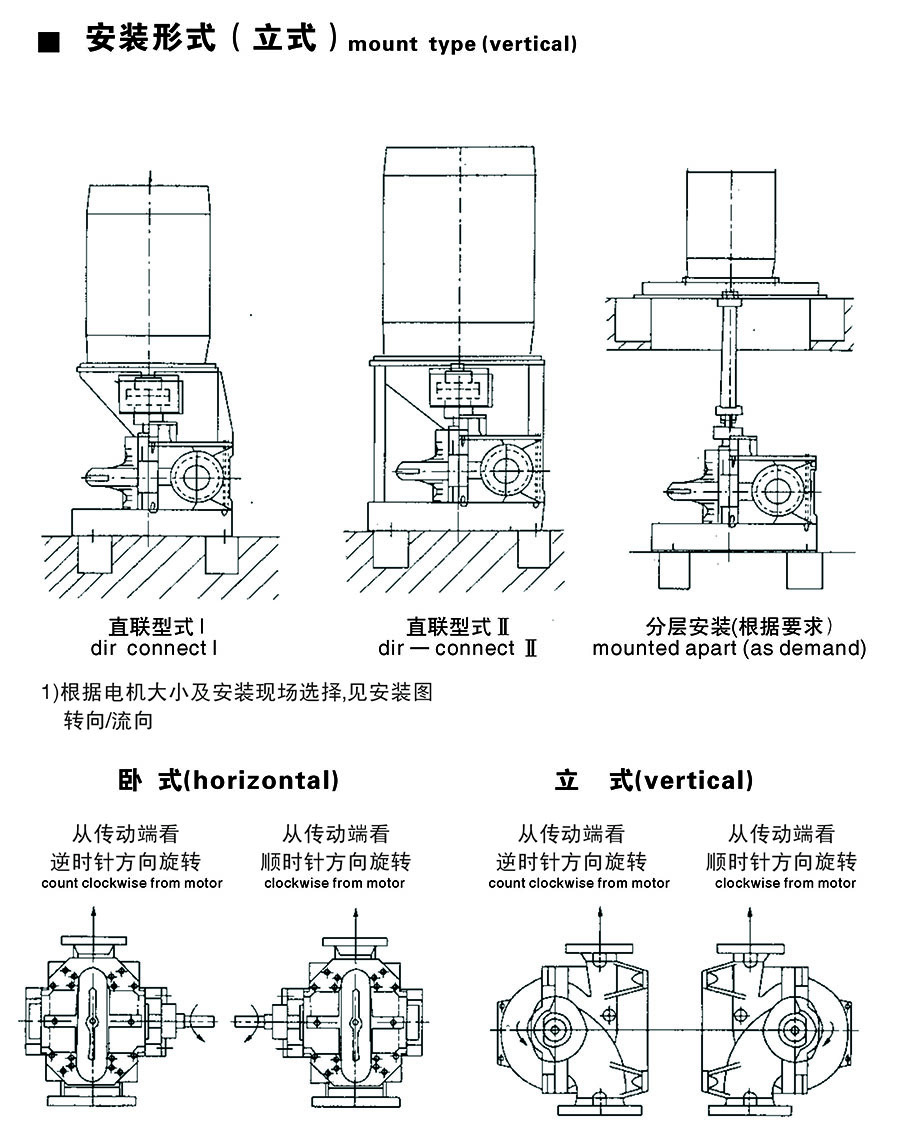

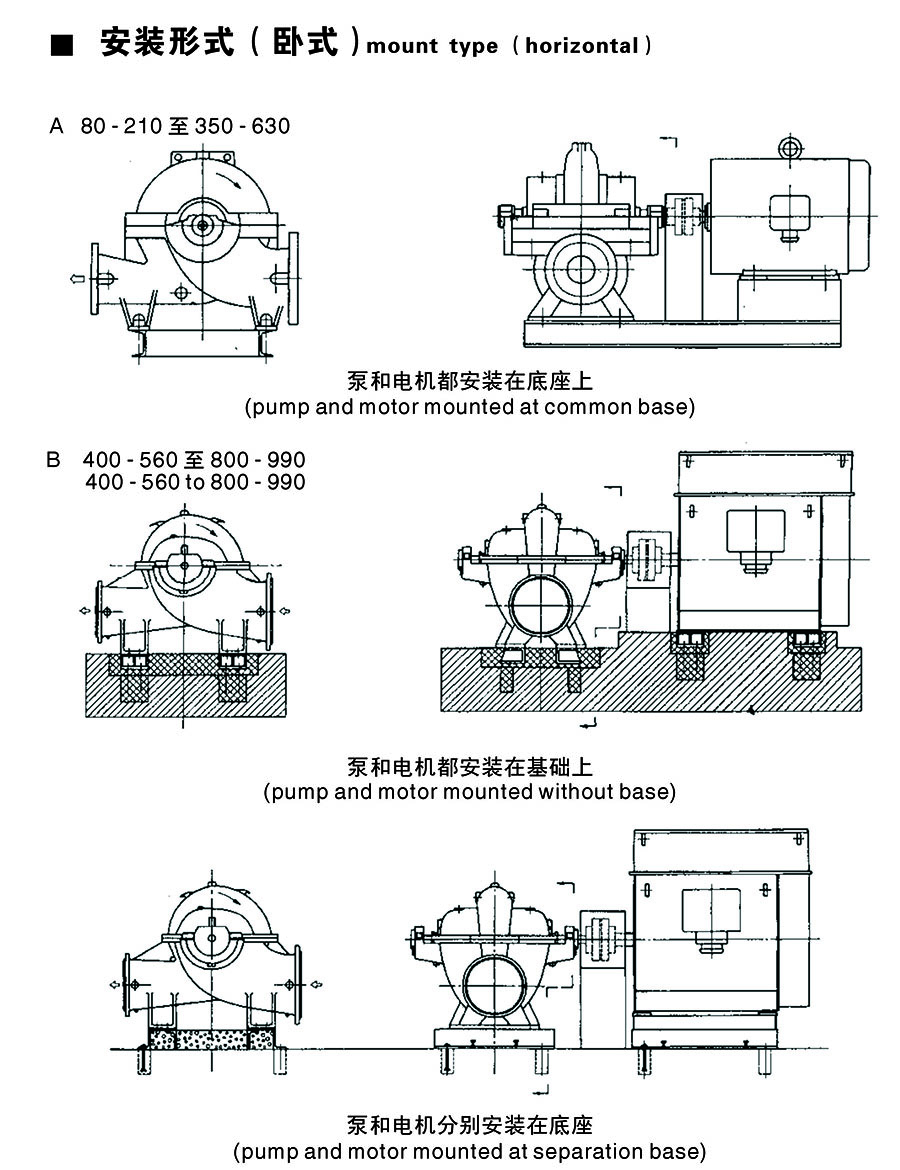

Tipo de montaje
